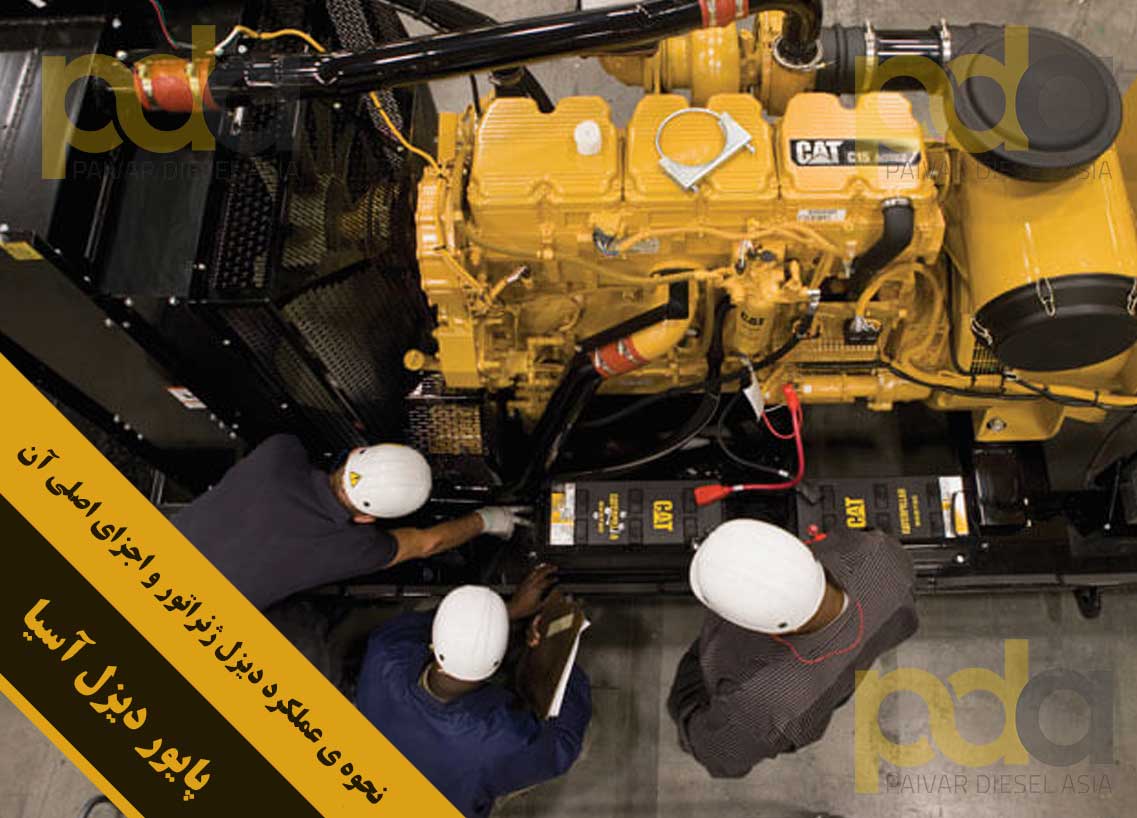

نحوه عملکرد دیزل ژنراتور و اجزای اصلی آن چیست؟
دیزل ژنراتور یکی از مهم‌ترین تجهیزات تأمین برق اضطراری و مستقل است که در زمان قطع برق، نبود شبکه برق یا در پروژه‌هایی که دسترسی به برق شهری امکان‌پذیر نیست، انرژی الکتریکی مورد نیاز تجهیزات را تأمین می‌کند. این دستگاه با ترکیب یک موتور دیزلی و یک ژنراتور الکتریکی، انرژی شیمیایی سوخت را به انرژی مکانیکی و سپس انرژی الکتریکی تبدیل می‌کند.
استفاده از دیزل ژنراتور در صنایع، ساختمان‌های تجاری، مراکز درمانی، کارگاه‌های عمرانی، معادن، پروژه‌های زیرساختی و بسیاری از مجموعه‌هایی که استمرار تأمین برق اهمیت دارد، بسیار رایج است. عملکرد صحیح این مجموعه به هماهنگی میان موتور، آلترناتور، سیستم سوخت‌رسانی، سیستم خنک‌کاری، تابلو کنترل و سایر اجزای آن وابسته است.
دیزل ژنراتور چگونه کار می‌کند؟
اساس عملکرد دیزل ژنراتور بر تبدیل متوالی انرژی استوار است. ابتدا سوخت دیزل در موتور احتراق داخلی مصرف شده و انرژی شیمیایی آن به انرژی مکانیکی تبدیل می‌شود. نیروی مکانیکی ایجادشده از طریق میل‌لنگ به آلترناتور منتقل می‌شود. در مرحله بعد، آلترناتور با ایجاد حرکت نسبی میان میدان مغناطیسی و هادی‌های الکتریکی، جریان الکتریکی تولید می‌کند.
این فرآیند بر پایه اصل القای الکترومغناطیسی انجام می‌شود. بنابراین موتور دیزل وظیفه تأمین توان مکانیکی را بر عهده دارد و آلترناتور وظیفه تبدیل این توان مکانیکی به توان الکتریکی را انجام می‌دهد. در نهایت، برق تولیدشده پس از کنترل و تنظیم توسط سیستم کنترل و تجهیزات حفاظتی، در اختیار مصرف‌کننده قرار می‌گیرد.
اجزای اصلی دیزل ژنراتور
دیزل ژنراتور از مجموعه‌ای از قطعات مکانیکی، الکتریکی و کنترلی تشکیل شده است. شناخت این اجزا برای انتخاب صحیح دستگاه، نگهداری اصولی و عیب‌یابی سیستم اهمیت زیادی دارد.
موتور دیزل
موتور دیزل بخش محرک دستگاه است و با احتراق سوخت، توان مکانیکی لازم برای چرخاندن آلترناتور را تولید می‌کند. توان موتور یکی از عوامل اصلی تعیین ظرفیت دیزل ژنراتور محسوب می‌شود.
آلترناتور
آلترناتور یا ژنراتور الکتریکی انرژی مکانیکی دریافت‌شده از موتور را به انرژی الکتریکی تبدیل می‌کند. کیفیت ساخت آلترناتور بر پایداری ولتاژ، راندمان و عملکرد خروجی تأثیر مستقیم دارد.
سیستم سوخت‌رسانی
سیستم سوخت وظیفه ذخیره، انتقال و رساندن مقدار مناسب گازوئیل به موتور را بر عهده دارد. مخزن سوخت، پمپ، فیلترها و مسیر انتقال از بخش‌های مهم این سیستم هستند.
سیستم خنک‌کاری
موتور هنگام کار گرمای قابل توجهی تولید می‌کند. سیستم خنک‌کاری با استفاده از اجزایی مانند رادیاتور، فن و سیال خنک‌کننده، دمای موتور را در محدوده کاری مناسب حفظ می‌کند.
سیستم روغن‌کاری
روغن‌کاری مناسب موجب کاهش اصطکاک میان قطعات متحرک موتور و جلوگیری از افزایش فرسایش آن‌ها می‌شود. بررسی سطح و کیفیت روغن یکی از اقدامات مهم در سرویس دوره‌ای دیزل ژنراتور است.
تابلو کنترل و حفاظت
تابلو کنترل برای پایش پارامترهای عملکردی، کنترل روشن و خاموش شدن دستگاه و مدیریت برخی حفاظت‌های الکتریکی و مکانیکی مورد استفاده قرار می‌گیرد.
سیستم اگزوز
سیستم اگزوز گازهای حاصل از احتراق را از موتور خارج می‌کند و با استفاده از تجهیزات مناسب می‌تواند به کاهش صدا و کنترل بهتر خروجی گازهای احتراق کمک کند.
شاسی و سیستم کوپلینگ
شاسی وظیفه نگهداری و تثبیت مجموعه را بر عهده دارد و سیستم کوپلینگ، ارتباط مکانیکی میان موتور و آلترناتور را برقرار می‌کند.
نقش موتور دیزل در تولید برق
موتور دیزل مهم‌ترین بخش مکانیکی یک دیزل ژنراتور است. در این موتور، سوخت گازوئیل پس از ورود به محفظه احتراق و انجام فرآیند احتراق، نیروی لازم برای حرکت پیستون‌ها را ایجاد می‌کند. حرکت رفت و برگشتی پیستون‌ها توسط میل‌لنگ به حرکت دورانی تبدیل شده و این حرکت به آلترناتور منتقل می‌شود.
انتخاب موتور باید بر اساس توان مورد نیاز، نوع کاربری، مدت زمان استفاده، شرایط محیطی و نوع بار مصرفی انجام شود. برای انتخاب ظرفیت مناسب می‌توانید راهنمای انتخاب دیزل ژنراتور را نیز بررسی کنید.
آلترناتور در دیزل ژنراتور چه وظیفه‌ای دارد؟
آلترناتور بخش الکتریکی دیزل ژنراتور است و وظیفه اصلی آن تولید انرژی الکتریکی از انرژی مکانیکی موتور است. چرخش روتور در میدان مغناطیسی موجب القای ولتاژ در سیم‌پیچ‌های استاتور می‌شود و در نتیجه جریان الکتریکی در خروجی ایجاد می‌گردد.
مشخصات آلترناتور باید متناسب با توان خروجی، نوع بار، ولتاژ و شرایط کاری انتخاب شود. در یک سیستم استاندارد، هماهنگی موتور و آلترناتور نقش مهمی در دستیابی به عملکرد پایدار و قابل اعتماد دارد.
مطالب مرتبط با دیزل ژنراتور
جمع‌بندی نحوه عملکرد دیزل ژنراتور
عملکرد دیزل ژنراتور نتیجه همکاری دقیق میان موتور دیزل، آلترناتور، سیستم سوخت‌رسانی، خنک‌کاری، روغن‌کاری، تابلو کنترل و سایر اجزای مکانیکی و الکتریکی است. موتور، انرژی شیمیایی گازوئیل را به انرژی مکانیکی تبدیل می‌کند و آلترناتور این انرژی مکانیکی را به برق تبدیل می‌کند.
در نتیجه، برای دستیابی به یک منبع برق مطمئن، صرفاً انتخاب توان دستگاه کافی نیست و عواملی مانند نوع بار، شرایط محل نصب، مدت زمان کارکرد، کیفیت قطعات، سرویس و نگهداری و تجهیزات کنترلی نیز باید مورد توجه قرار گیرند.
برای انتخاب دیزل ژنراتور مناسب، ظرفیت مورد نیاز خود را بررسی کنید.

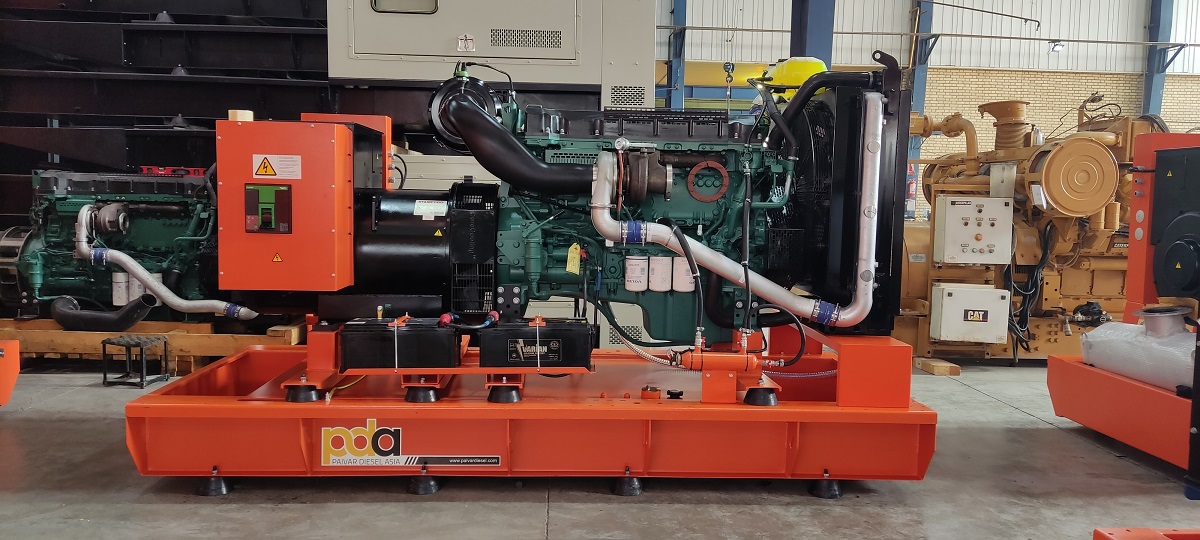

اجزای دیزل ژنراتور و وظیفه هر کدام چیست؟
دیزل ژنراتور از مجموعه‌ای از قطعات مکانیکی، الکتریکی و کنترلی تشکیل شده است که در کنار یکدیگر فرآیند تولید برق را انجام می‌دهند. شناخت اجزای اصلی دیزل ژنراتور به شما کمک می‌کند هنگام خرید، نصب، سرویس و عیب‌یابی دستگاه، تصمیم دقیق‌تری بگیرید.
هر یک از بخش‌های دیزل ژنراتور وظیفه مشخصی دارد و عملکرد صحیح کل مجموعه به هماهنگی میان این اجزا وابسته است. موتور دیزل انرژی سوخت را به انرژی مکانیکی تبدیل می‌کند، آلترناتور انرژی مکانیکی را به برق تبدیل می‌کند و سیستم‌های خنک‌کاری، سوخت‌رسانی، روغن‌کاری و کنترل، شرایط مناسب برای کارکرد مداوم دستگاه را فراهم می‌کنند.
موتور دیزل؛ قلب دستگاه
موتور دیزل مهم‌ترین بخش مکانیکی ژنراتور است و وظیفه تولید نیروی محرکه را بر عهده دارد. احتراق گازوئیل در سیلندرها باعث حرکت پیستون‌ها شده و این حرکت توسط میل‌لنگ به حرکت دورانی تبدیل می‌شود. سپس این حرکت به آلترناتور منتقل می‌شود.
توان موتور باید متناسب با ظرفیت ژنراتور و نوع بار مصرفی انتخاب شود تا دستگاه بتواند بدون فشار غیرضروری و با پایداری مناسب کار کند.
آلترناتور یا ژنراتور برق
آلترناتور بخش الکتریکی دستگاه است که انرژی مکانیکی دریافت‌شده از موتور را به انرژی الکتریکی تبدیل می‌کند. روتور، استاتور و سیستم تحریک از اجزای مهم آن هستند.
رادیاتور و سیستم خنک‌کاری
موتور دیزل در زمان کار گرمای زیادی تولید می‌کند. سیستم خنک‌کاری با گردش سیال و انتقال حرارت از طریق رادیاتور، دمای موتور را در محدوده مناسب نگه می‌دارد و از افزایش بیش از حد دما جلوگیری می‌کند.
سیستم سوخت‌رسانی
مخزن سوخت، پمپ، فیلتر و مسیرهای انتقال، مجموعه سیستم سوخت‌رسانی را تشکیل می‌دهند. این بخش وظیفه رساندن گازوئیل با شرایط مناسب به موتور را بر عهده دارد.
سیستم روغن‌کاری موتور
روغن موتور با کاهش اصطکاک میان قطعات متحرک، به کاهش استهلاک و کنترل بهتر دمای قطعات کمک می‌کند. بررسی سطح و وضعیت روغن از مهم‌ترین اقدامات نگهداری دیزل ژنراتور است.
تابلو کنترل و سیستم حفاظت
تابلو کنترل برای نمایش پارامترهای عملکردی، کنترل وضعیت دستگاه و مدیریت برخی حفاظت‌های سیستم استفاده می‌شود. اطلاعاتی مانند ولتاژ، جریان، فرکانس و وضعیت موتور می‌توانند از طریق این بخش پایش شوند.
سیستم اگزوز
سیستم اگزوز وظیفه هدایت گازهای حاصل از احتراق به خارج از موتور را دارد. طراحی صحیح این بخش برای خروج مناسب گازها و مدیریت صدای ناشی از کارکرد موتور اهمیت دارد.
شاسی، کوپلینگ و لرزه‌گیرها
شاسی وظیفه نگهداری مجموعه موتور و آلترناتور را بر عهده دارد. کوپلینگ ارتباط مکانیکی میان موتور و آلترناتور را برقرار می‌کند و لرزه‌گیرها نیز به کاهش انتقال ارتعاش به محل نصب کمک می‌کنند.
هماهنگی اجزای دیزل ژنراتور اهمیت زیادی دارد
عملکرد مطلوب یک ژنراتور فقط به کیفیت موتور یا آلترناتور وابسته نیست؛ انتخاب صحیح ظرفیت، هماهنگی اجزای مکانیکی و الکتریکی، نصب اصولی و سرویس‌های دوره‌ای همگی در افزایش عمر مفید و پایداری دستگاه مؤثر هستند.
