تابلو برق دیزل ژنراتور

تابلو برق دیزل ژنراتور با سیستم کنترل و هماهنگی پیشرفته برای برق اضطراری

تابلو برق دیزل ژنراتور یکی از اجزای حیاتی در سیستم‌های تأمین برق اضطراری است که وظیفه کنترل و هماهنگی عملکرد دیزل ژنراتور و سایر تجهیزات مرتبط را بر عهده دارد. در شرکت پایور دیزل آسیا، این تابلوها با استفاده از قطعات باکیفیت و طراحی‌های پیشرفته تولید می‌شوند که به شما این امکان را می‌دهند تا عملکرد دستگاه‌ها را به‌طور دقیق و کارآمد مدیریت کنید. در این مقاله به بررسی انواع تابلو برق دیزل ژنراتور و ویژگی‌های خاص تابلو برق سنکرون خواهیم پرداخت و اهمیت انتخاب تابلو مناسب برای سیستم‌های اضطراری را توضیح خواهیم داد.

تابلو برق دیزل ژنراتور

تابلو برق دیزل ژنراتور【تولید کننده】

تابلو دستی (Manual) – تابلو اتوماتیک (ATS) – تابلو سنکرون (Synchronize)

پایور دیزل آسیا تولید کننده انواع تابلو برق دیزل ژنراتور

چرا تابلو کنترل پایور دیزل آسیا با دیگر شرکت‌ها متمایز است؟

تابلو کنترل دیزل ژنراتور در سیستم‌های برق اضطراری نقش کلیدی ایفا می‌کند. شرکت پایور دیزل آسیا با استفاده از قطعات اروپایی اصل و طراحی مهندسی دقیق، توانسته است محصولاتی با ویژگی‌های متمایز ارائه دهد که عملکردی پایدار و طول عمر بالایی دارند. این تابلوها به‌ویژه در پروژه‌های صنعتی و حساس، مانند بیمارستان‌ها و صنایع نفت و گاز، بهترین گزینه هستند.

یکی از ویژگی‌های برجسته تابلو کنترل‌های پایور دیزل آسیا، استفاده از کنترلرهای دیجیتال پیشرفته است که امکان نظارت دقیق بر عملکرد دیزل ژنراتور و ارائه هشدارهای خودکار در صورت بروز مشکل را فراهم می‌کنند. همچنین، با بهره‌گیری از سیستم‌های اتوماسیون پیشرفته، این تابلوها می‌توانند به‌طور خودکار برق را از دیزل ژنراتور به شبکه و بالعکس منتقل کنند، که این امر برای تأمین برق بدون وقفه در شرایط اضطراری بسیار حیاتی است.

پایور دیزل آسیا با استفاده از پوشش‌های مقاوم در برابر شرایط محیطی سخت، مقاومت بالا در برابر گرد و غبار و آب، و طراحی‌های ماژولار که امکان نصب و نگهداری آسان را فراهم می‌آورد، تابلوهایی با کیفیت بالا تولید کرده است که در برابر شرایط سخت محیطی مقاومت دارند.

این شرکت همچنین با ارائه خدمات پس از فروش عالی و پشتیبانی فنی، مشتریان را از نظر فنی و عملیاتی پشتیبانی می‌کند. در نهایت، سفارشی‌سازی تابلوهای کنترل متناسب با نیازهای پروژه‌های مختلف از دیگر مزایای تابلوهای پایور دیزل آسیا است.

به‌طور خلاصه، تابلو کنترل دیزل ژنراتور پایور دیزل آسیا با استفاده از قطعات با کیفیت، طراحی مقاوم، سیستم‌های هوشمند و خدمات عالی، از دیگر محصولات مشابه در بازار متمایز است و گزینه‌ای ایده‌آل برای پروژه‌های صنعتی و حساس به‌شمار می‌آید.

تابلو برق دیزل ژنراتور پایور دیزل آسیا: ایمنی و کارایی در یک محصول

یکی از ویژگی‌های برجسته تابلوهای برق پایور دیزل آسیا، سیستم‌های حفاظتی پیشرفته آن‌ها است. این تابلوها با استفاده از کلیدهای مدارشکن و رله‌های حفاظتی از دیزل ژنراتور در برابر شرایطی مانند اضافه‌بار، اتصال کوتاه و نوسانات ولتاژ محافظت می‌کنند. این ویژگی‌ها اطمینان می‌دهند که دستگاه در طول زمان به‌طور پایدار کار کند و هیچگونه آسیبی به آن وارد نشود. همچنین، تابلو برق‌های اتوماتیک این شرکت به‌طور خودکار در صورت قطع برق شهری، دیزل ژنراتور را روشن می‌کنند و پس از بازگشت برق شهری، به‌صورت خودکار برق از شبکه اصلی تامین می‌شود.

تابلو برق دستی دیزل ژنراتور (Manual) :

این تابلو ها جهت راه اندازی دیزل ژنراتور بصورت دستی توسط اپراتور طراحی شده است.

کنترلر دیجیتال نصب شده روی تابلو قابلیت نمایش کلیه پارامتر های دیزل و ژنراتور را داشته و همچنین این کنترلر ها توانایی حفاظت دیزل و ژنراتور را در صورت بروز اشکال نیز دارد . هر تابلو دارای یک کلید اتوماتیک جهت قطع و وصل کردن دستی برق ژنراتور و همچنین حفاظت اضافه بار می باشد که در تابلوهای ساخت PDA این کلید از برندهای معتبری چون ABB , Merlin Gerin می باشد .

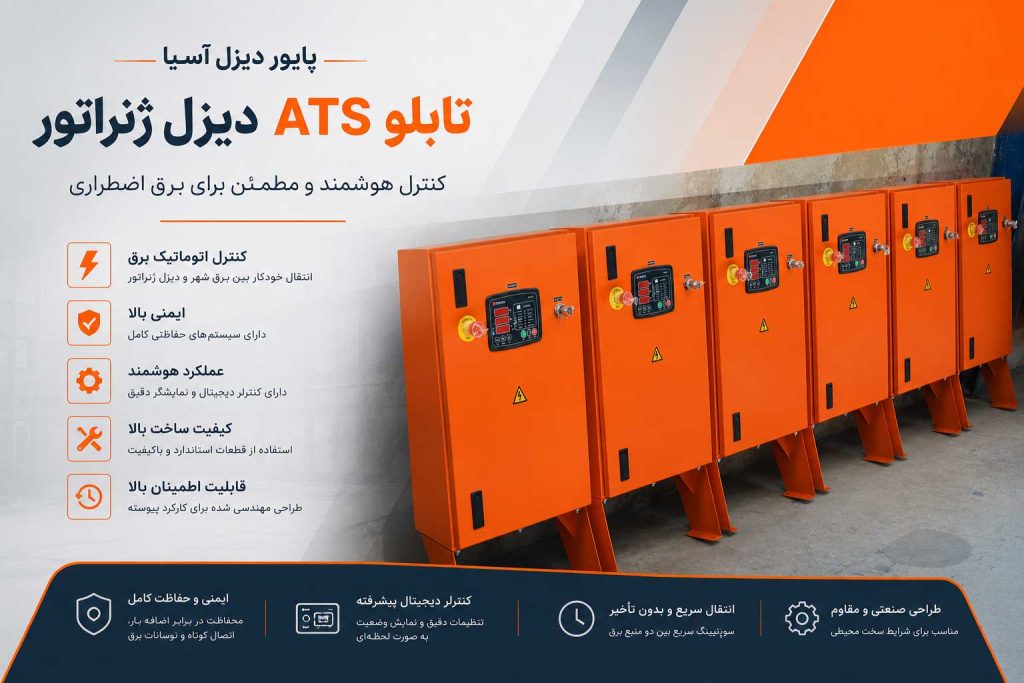

تابلو برق اتوماتیک دیزل ژنراتور (ATS) :

تابلو برق دیزل ژنراتور وظیفه مدیریت و کنترل کارکرد دیزل ژنراتور را به عهده دارد. در این نوع تابلو ها، تابلو اتوماتیک یا همان تابلو Change Over (چنج آور) شاید یکی از پر کاربردترین ها باشد.

این نوع تابلو بر روی دیزل ژنراتور هایی که به صورت اضطراری استفاده می گردد نصب میگردد. در این موارد با قطع برق شهر تابلو برق دیزل ژنراتور به طور اتوماتیک دیزل ژنراتور را روشن نموده و پس از رسیدن به فرکانس لازم آن را وارد مدار می نماید. پس از برقراری جریان برق شهر تابلو برق دیزل ژنراتور (ATS) به طور خودکار برق شهر را وصل می نماید. همچنین پس از برقراری جریان برق شهر تابلو کنترل اتوماتیک به طور خودکار به دیزل ژنراتور فرمان خاموش شدن را ارسال می نماید.

تابلو سنکرون دیزل ژنراتور (Synchronize) :

تابلو سنکرون دیزل ژنراتور وظیفه کنترل و هماهنگی بین یک یا چند دیزل ژنراتور با هم و یا برق شهر را در حالت های مختلف کارکردی دارد. تابلو برق دیزل ژنراتور با توجه به کارکرد به سه گروه تابلو برق دستی (Manual) ، تابلو برق اتوماتیک (Emergency) ، تابلو برق سنکرون (Synchronize) طبقه بندی می شود.

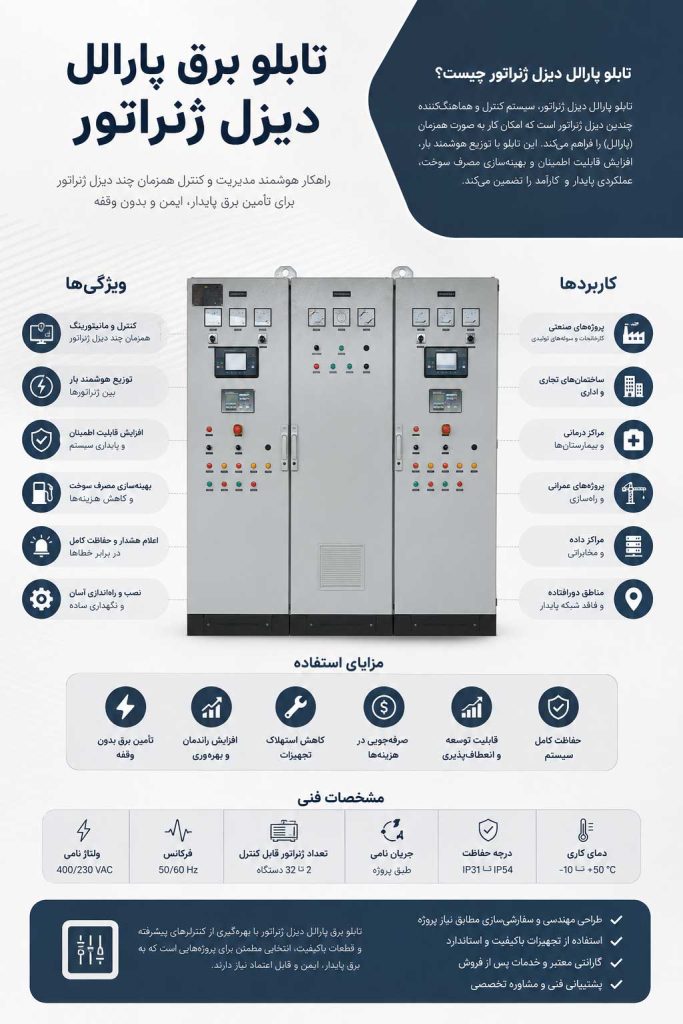

تابلو پارالل یا تابلو سنکرون قابلیت اتصال دو یا چند منبع تولید برق (دیزل ژنراتور) به یکدیگر و یا با برق شهر را دارد. در این حالت امکان تقسیم بار بین دیزل ژنراتور ها برای انعطاف پذیری بیشتر مجموعه وجود دارد. این تابلو امکان استفاده از Soft transfer (برگشت برق بدون قطعی) را به شما میدهد.

قیمت تابلو برق دیزل ژنراتور【اصلی】

موارد زیادی در قیمت تابلو برق دیزل ژنراتور مؤثر هستند

پایین تر به چند عامل مؤثر در قیمت اشاره می کنیم

check-markبرد کنترلر مانند Datakom ترکیه ، DeepSea انگلستان و ComAp چک در قیمت مؤثر است و در زمینه قطعات قدرت برند Schneider فرانسه ،ABB ایتالیا ،Muller و زیمنس آلمان است.

check-mark با توجه به حساسیت قطعات الکترونیکی مقاومت به نفوذ گرد و غبار و آب از دیگر نکات مهم در پروسه ساخت تابلو برق دیزل ژنراتور است. اهمیت این مسئله سبب تعریف استاندارد IP جهت تابلو های کنترل شده است. حداکثر دقت در پروسه ساخت باکس تابلو برق دیزل ژنراتور، استفاه از گلندهای ویژه، نصب نوار دور درب تابلو کنترل دیزل ژنراتور، حداقل پیش شرطهای لازم جهت رسیدن به استاندارد مناسب در این زمینه است.

check-mark کیفیت هر تابلو در وهله اول به کیفیت قطعات آن وابسته است. استفاده از قطعات نامرغوب ممکن است موجب بروز خسارت های جبران ناپذیری بر دیزل ژنراتور و مجموعه شما شود.

check-mark طراحی، ساخت و نصب از دیگر توانمدای های شرکت های تولیدی است که می بایست در پروژه های مختلف توان اجرایی داشته باشند. تابوهای سنکرون (پارالل) سکوهای فراساحل فاز 14 پارس جنوبی به سفارش شرکت نفت و گاز پارس یکی از افتخارات این شرکت به عنوان اولین وندور داخلی صنایع نفت و گاز در این زمینه میباشد. این شرکت افتخار تامین دیزل ژنراتورهای سکوی فراساحل به همراه تابلو سنکرون را در کار خود داشته است.

اجزای اصلی تابلو برق دیزل ژنراتور

check-mark کنترل پنل (Control Panel) : این بخش شامل نمایشگرها، کلیدها و تنظیمات لازم برای کنترل عملکرد ژنراتور است. امکان روشن و خاموش کردن ژنراتور، تنظیم ولتاژ و فرکانس از طریق این پنل انجام می‌شود.
check-mark سیستم مانیتورینگ (Monitoring System) : این سیستم پارامترهای مهم مانند ولتاژ، جریان، فرکانس، توان و دمای ژنراتور را به‌طور مداوم کنترل می‌کند. در صورت بروز هرگونه مشکل، هشدارهای لازم را به اپراتور می‌دهد.
check-mark شارژر باتری (Battery Charger) : برای تأمین انرژی باتری‌های استارت ژنراتور استفاده می‌شود و اطمینان حاصل می‌کند که باتری‌ها همیشه در حالت آماده‌ به‌کار هستند.
check-mark حفاظت‌های الکتریکی (Protection Devices) : شامل کلیدهای مدارشکن (Circuit Breakers)، فیوزها و رله‌های حفاظتی برای جلوگیری از آسیب به ژنراتور در شرایطی مانند اضافه بار، اتصال کوتاه، ولتاژ بالا یا پایین و … .
check-mark ATS (Automatic Transfer Switch) : در سیستم‌ های برق اضطراری به هنگام قطع برق تابلو برق دیزل ژنراتور  ATS به‌طور خودکار برق را از منبع اصلی (شهری) به دیزل ژنراتور و بالعکس منتقل می‌کند.
check-mark کنترل‌کننده‌های سرعت و ولتاژ (Speed and Voltage Controllers) : این بخش سرعت موتور دیزل و ولتاژ خروجی ژنراتور را تنظیم می‌کند تا مطابق با نیاز بار باشد.

چرا تابلو برق دیزل ژنراتور پایور دیزل آسیا ؟

تابلو برق دیزل ژنراتور پایور دیزل آسیا به دلیل استفاده از قطعات باکیفیت، سیستم‌های حفاظتی پیشرفته، طراحی مقاوم و پشتیبانی فنی عالی، به یکی از بهترین انتخاب‌ها برای پروژه‌های صنعتی، تجاری و اضطراری تبدیل شده است. این تابلوها با ارائه عملکرد پایدار، ایمنی بالا و امکانات هوشمند، می‌توانند به‌طور مؤثر نیازهای برق اضطراری شما را برآورده کنند و به افزایش کارایی و کاهش هزینه‌ها کمک کنند. اگر به دنبال تابلو برق باکیفیت و مطمئن برای دیزل ژنراتور خود هستید، محصولات پایور دیزل آسیا انتخابی ایده‌آل خواهند بود.

برخی از پروژه های ساخت تابلو برق دیزل ژنراتور

تابلو سنکرون سکو نفتی

پروژه سنکرون 4 دستگاه دیزل ژنراتور فراساحل

تابلو برق دیزل ژنراتور سفارشی

ساخت تابلو برق سفارشی جهت دیزل ژنراتور

تابلو سنکرون 9 سلوله

جهت سنکرون 4 دستگاه دیزل ژنراتور
